一、粘钢加固简介:
结构粘钢加固是一种建筑结构工程的加固技术。用特制的结构胶粘剂,将钢板粘贴在钢筋混凝土结构的表面,能达到加固和增强原结构强度与钢度的目的。
二、工艺流程:
混凝土基面放线—打磨—混凝土基面清理—钢板下料钢板钻孔—打磨植入化学锚栓,钢板预贴—粘钢胶配制涂胶和粘贴—固化、卸加压固定系统—检验、维护
三、施工要点:
1、钢板表面处理
钢板粘接面,须进行除锈和粗糙处理。如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。磨粗糙度越大越好,打磨纹路应与钢板受力方向垂直,其后用棉丝沾丙酮擦拭干净。
2、基层表面处理
混凝土构件表面,应按下列方法进行处理;对原混凝土构件的站河面,应凿除粉饰层,油垢、污物,然后用角磨机打磨除去混凝土面1~2mm厚表层,打磨完毕用压缩空气吹静釜沉,最后用棉布蘸丙酮试净表面,保持干燥备用,较大凹坑处用粘钢加固结构胶修补平整。所用主要器具:角磨机、金刚石磨片、砂轮机、空压机、棉布、护目镜、防尘口罩。
3、现场配胶
粘结剂作为建筑结构胶组份,使用前应进行现场质量检验,合格后方能使用,按产品使用说明书规定配制,注意搅拌时应避免雨水进入容器,按同一方向进行搅拌,容器内不得有油污,尽量避免混入空气形成气泡。
4、配制结构胶严格按结构胶说明书提供的配比配制,搅拌均匀后方可使用。一次配胶量不宜过多,以40~50分钟用完为宜。
所用主要器具:搅拌器、容器、衡器、手套。

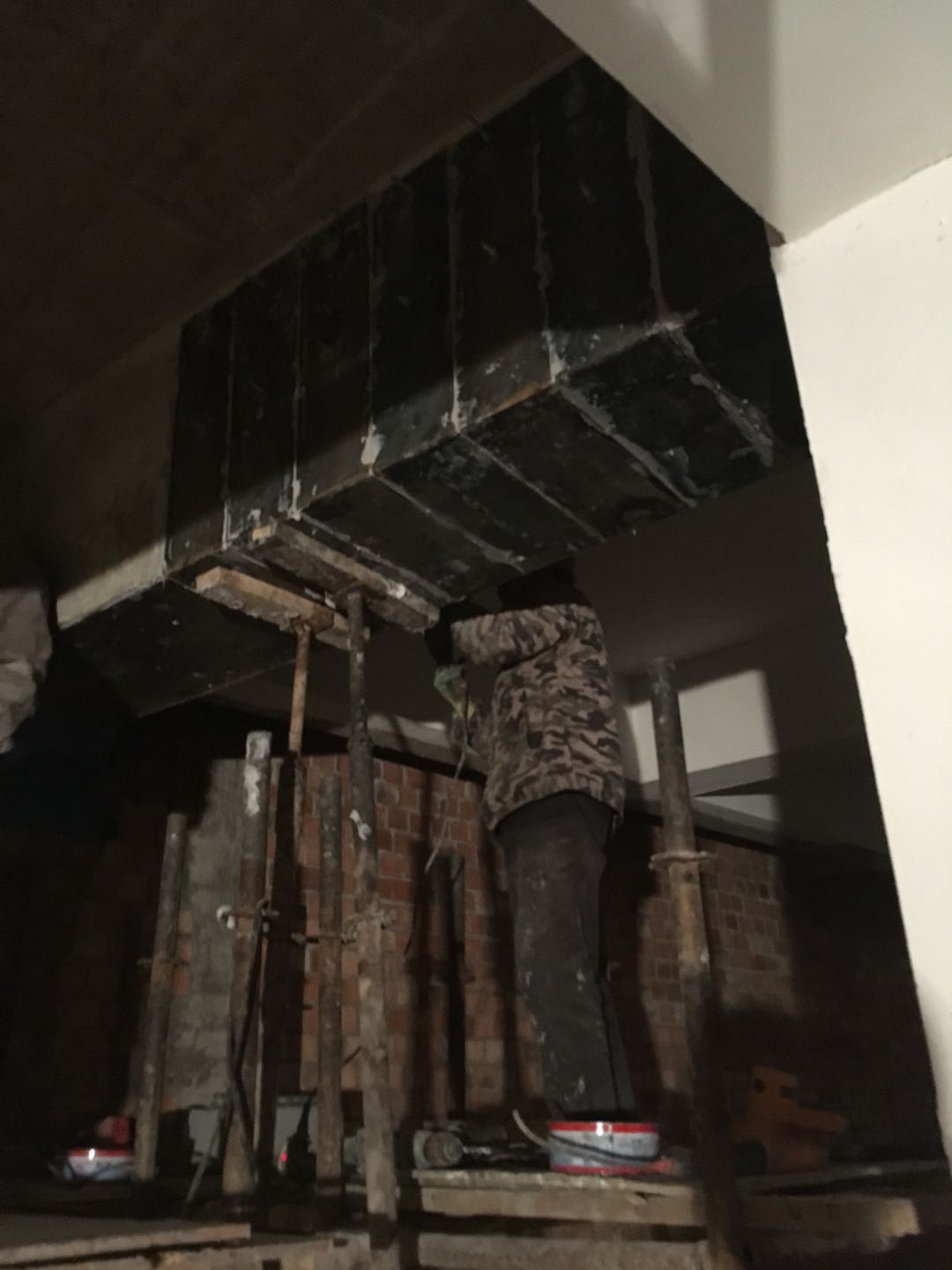

5、粘贴钢材
用小铲刀将配制好的结构胶均匀涂抹在钢材清理面和混凝土清理面上,抹胶厚度1~3cm,中间厚、边缘薄。将钢材 粘 贴到混凝土表面,粘贴到位后,立即用夹具或支撑固定,并逐步加压,使胶从钢材边缘挤出,同时要不断清理挤出的胶。但加压不均仍可能造成局部轻微流淌,所以粘贴1小时内应注意检查,发现缺胶,及时补充。
所用主要器具:加压固定及卸荷系统,腻刀、手套。
6、检验
(1)检验时可用小锤轻击粘贴钢板,从音响判断粘贴效果,也可采用超声仪检测。若锚固区有效粘结面积少于90%,非锚固区有效粘接面积少于70%,应剥离钢板,重新粘贴。
(2)对重要构件也可采用载荷检测,一般采用分级加载至正常荷载的标准值,检测结果较直观、可靠,但费用较高。需要千斤顶或配重(常用沙袋、砖块)、百分表、裂缝显微镜等。
(3)成品保护
对粘贴到位的构件做好标示工作,提醒其他人员防止在结构胶固化时间内对粘贴钢材扰动粘贴3天后,钢板宜采用20mm厚M15水泥砂浆抹面防腐蚀,也可涂防锈漆3道。 |
